Несущая способность

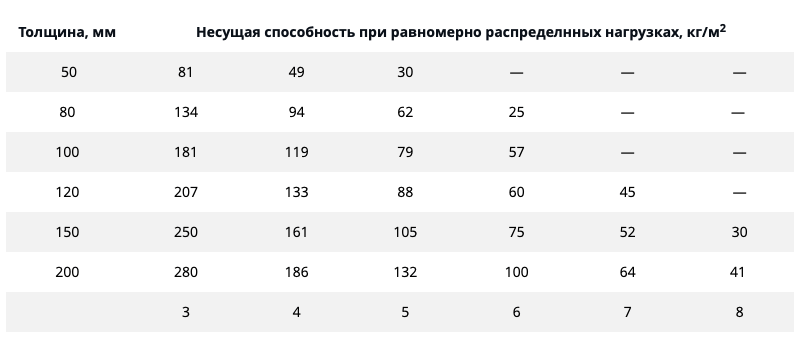

Схема нагрузки — однопролетная балка

Пролет, м

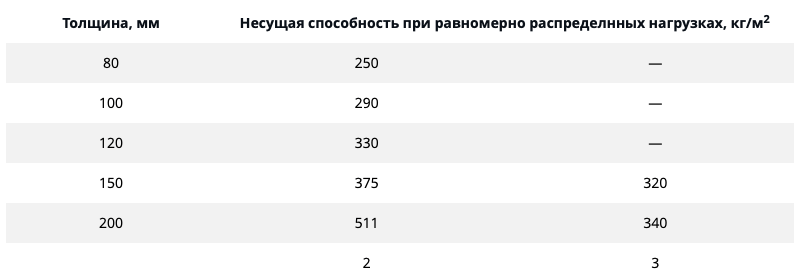

Схема нагрузки — неразрезная двухпролетная балка

Пролет, м

Примечания для стеновых сэндвич-панелей ПСБ

— толщина панелей в таблицах приравнена к толщине утеплителя;

— толщина металлических облицовок принята равным 0,5 мм;

— ширина опор не должна быть менее 50 мм;

— допускаемый прогиб принят равным L/100 пролета.

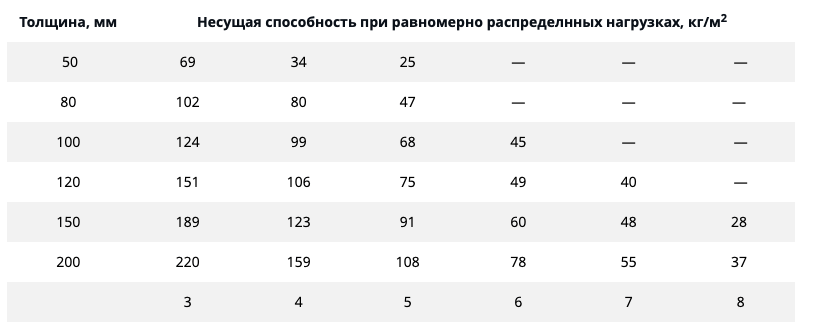

Схема нагрузки — неразрезная двухпролетная балка

Пролет, м

Примечания для кровельных сэндвич-панелей ПКБ

— толщина панелей в таблицах приравнена к толщине утеплителя;

— толщина металлических облицовок принята равным 0,7/0,5 мм, где 0,7 — толщина верхней облицовки, 0,5 – нижней;

— ширина опор не должна быть менее 50 мм;

— допускаемый прогиб принят равным L/200 пролета.
